Description
Plenum box PB-1 is used as supplement to ventilation grilles.
Construction
- rectangular casing
- round connection opening at horizontal or vertical position
Material
galvanized sheet metal
Accessories
Insulation 6, 10, 13 or 19 mm inside or outside of the casing.
Dimensions
All dimensions are customizable.

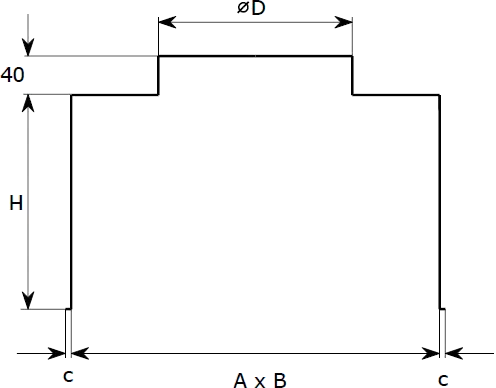

V – connection opening at vertical position

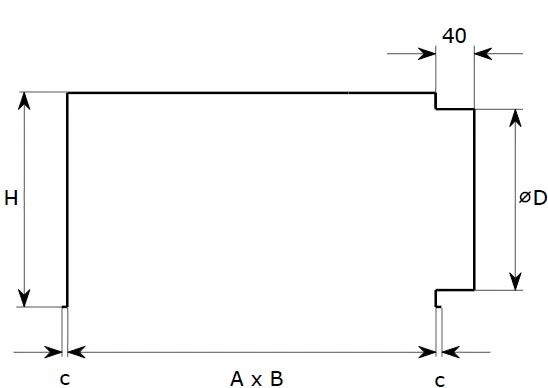

H – connection opening at horizontal position
Product Code
PB-1
Product
600 x 400 x 250
Dim. A × B x H
/
-
198
Connection
V
Position
ISO 6mm out
Insulation
Dim. A × B x H
Plenum box dimensions in mm (A × B x H)
Connection
Connection opening diameter in mm
Position
Connection position. Options:
- HA – horizontal on A side
- HB – horizontal on B side
- V – vertical
Insulation
- ISO in – insulation inside
- ISO out – insulation outside
