PP-RV

Opis

Perforirana revizijska rešetka je namenjena odvodu zraka iz prostora ali dovodu zraka v prostor. Primerna je za vgradnjo v spuščene strope. Klik ali ključavnica mehanizem omogočata enostavno odpiranje in dostop do med stropovja.

Konstrukcija

Okvir in frontalna plošča s perforacijo po izbiri:

54 %, luknjice premera 6 mm (standard)
38 % ali 43 % perforacija, luknjice premera 6 mm
69 % perforacija, luknjice 10 × 10 mm
77 % perforacija, luknjice 15 × 15 mm
Satje 9 × 10 mm

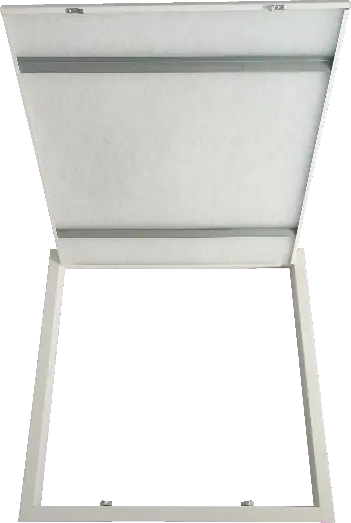

Rešetka se odpre okoli osi po daljši stranici.
Zapre se z:

klik mehanizem – skrito (standard)
ključavnica – vidno (opcija)

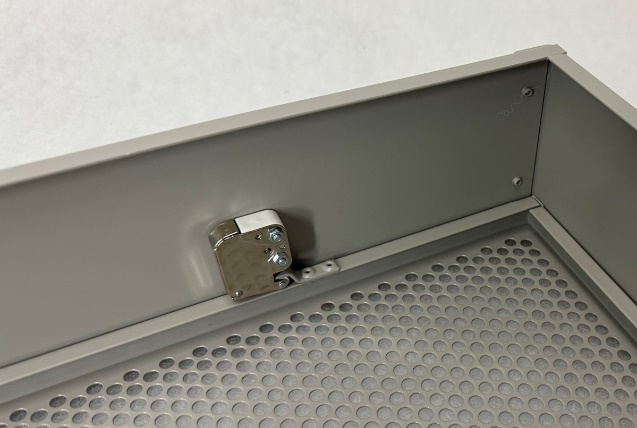

zapiranje s klik mehanizmom

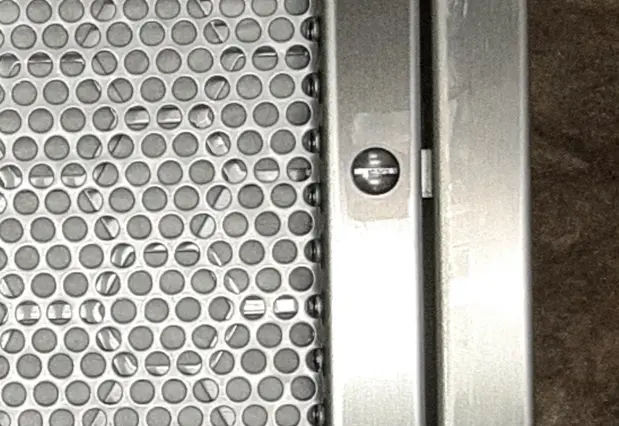

Zapiranje s ključavnico

Material in barva

Izbor materiala:

pocinkana pločevina (standard)
nerjaveča pločevina AISI 304 B2

Standardna barva: RAL 9010 mat

Opcijska barva: poljubna barva po RAL lestvici.

Dodatki

kofil filter G2 ali G3, položen na notranji del frontalne plošče in fiksiran s profilom

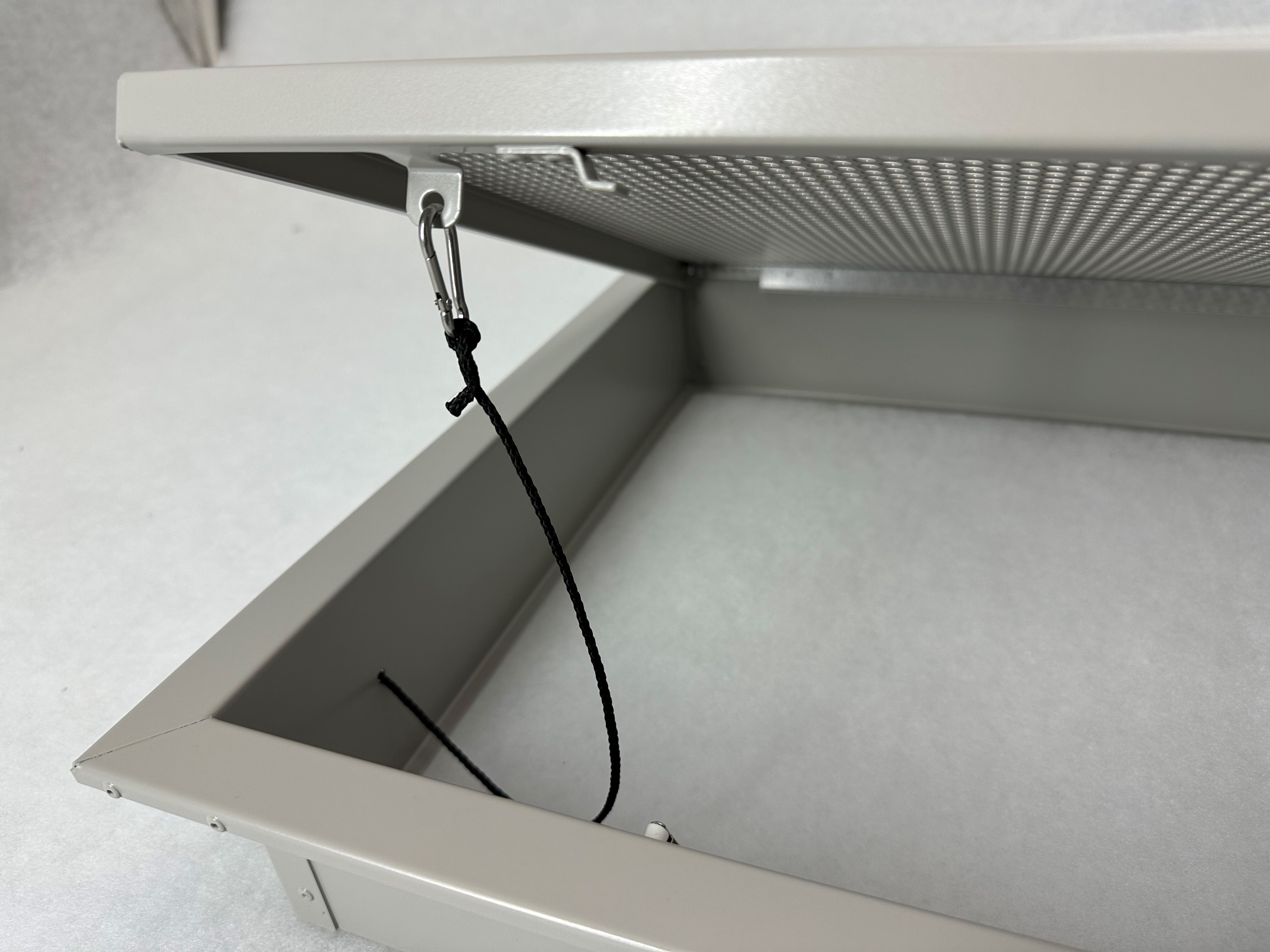

varovalna vrvica (S)
komora PB
komora PB z loputo

varovalna vrvica (S)

Dimenzije

Standardne dimenzije:

Širina B: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300 mm
Višina H: 300, 400, 500, 600 mm

Montaža

Skrita pritrditev na spuščen strop z uporabo kotnikov in z vijaki M6 (standard)

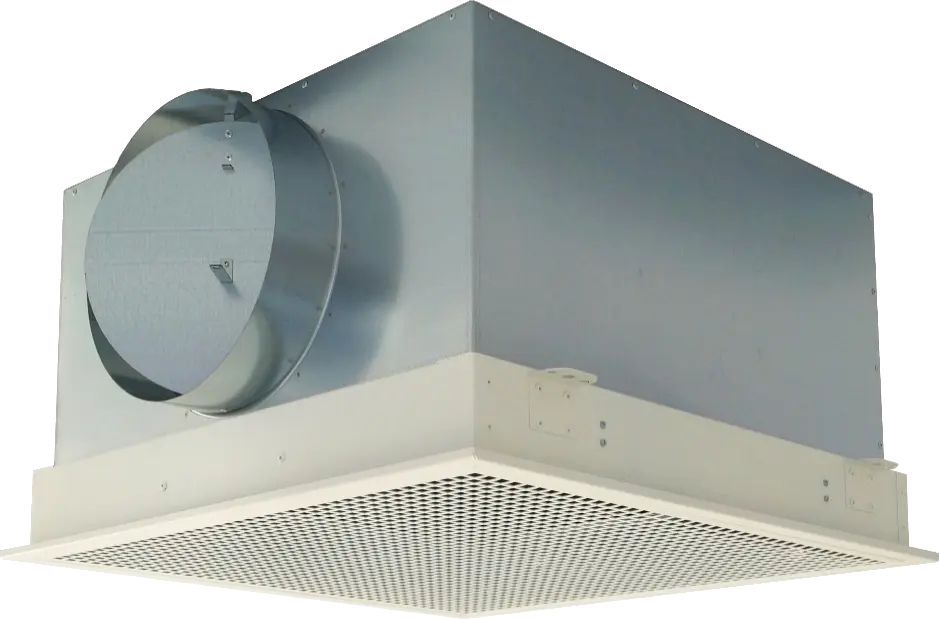

Montaža na komoro

Koda izdelka

PP-RV Izdelek

PP 6-54 Tip perforacije

600 Dimenzija b

300 Dimenzija h

ZN Material

RAL 9010 MAT Barva

KLIK Način zapiranja

G3 S Dodatki

Tip perforacije

Možnosti:

PP 6-54
PP 6-43
PP 6-38
PP 10x10-69
PP 15x15-77
PP ...

Dimenzija b

Širina rešetke v mm

Standard: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300 mm

Dimenzija h

Višina rešetke v mm

Standard: 300, 400, 500, 600 mm

Material

Možnosti:

ZN – pocinkana pločevina (standard)
INOX – nerjaveča pločevina AISI 304

Barva

Standardno: RAL 9010 mat

Opcijsko: poljubna RAL barva

Način zapiranja

Možnosti:

KLIK – klik mehanizem
KLJUČ – ključavnica

Dodatki

Možnosti (lahko več):

G2 – filter G2
G3 – filter G3
S – varovalna vrvica
PB – komora
