Opis

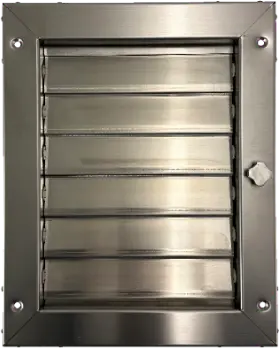

Regulacijska zaščitna rešetka se vgradi na odprtino za dovod in odvod zraka na steno ali na vrata. Rešetka ima horizontalno nameščene gibljive lamele, s katerimi reguliramo količino zraka. Pozicija lamel se nastavi centralno z vijakom na okvirju.
Konstrukcija
- nosilni okvir
- horizontalne lamele
- mehanizem za ročno centralno nastavljanje kota lamel
Material in barva
Izbor materiala:
- pocinkana pločevina
- aluminijasta pločevina
- nerjaveča pločevina AISI 304
Opcijska barva: poljubna barva po RAL lestvici.
Dodatki
- perforirana zaščitna mreža 15 × 15 mm, ki preprečuje vdor malih živali, listja in večjih insektov v prezračevalni kanal
- vgradni okvir (VO)
- proti okvir za vgradnjo na vrata (PO)
Dimenzije in prosti preseki Aef (m2):
Na željo kupca izdelamo tudi nestandardno dimenzijo.
| A/B | 100 | 200 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|
| 200 | 0.013 | 0.030 | 0.047 | 0.063 | 0.080 | 0.097 |
| 300 | 0.020 | 0.047 | 0.073 | 0.100 | 0.126 | 0.153 |
| 400 | 0.027 | 0.064 | 0.100 | 0.136 | 0.172 | 0.209 |
| 500 | 0.035 | 0.081 | 0.127 | 0.173 | 0.219 | 0.265 |
| 600 | 0.042 | 0.098 | 0.153 | 0.209 | 0.265 | 0.320 |
Montaža
Na steno z vijaki
Na steno s pomočjo vijakov in vzidanega vgradnega okvirja (VO)
Na vrata s perforirano masko na nasprotni stranii
Na vrata s proti okvirjem (PO) na nasprotni strani
Koda izdelka
Širina A
Širina rešetke v mm
Standardno 200, 300, 400, 500, 600 mm
Opcijsko: poljubna dimenzija
Višina B
Višina rešetke v mm
Standardno 200, 300, 400, 500, 600 mm
Opcijsko: poljubna dimenzija
Material
- ZN – pocinkana pločevina
- AL – aluminijasta pločevina
- INOX – nerjaveča pločevina AISI 304
Barva
Opcijsko: poljubna RAL barva
Dodatki
- PP – perforirana zaščitna mreža
- VO – vgradni okvir
- PO – proti okvir
