PP – Kosanc

Opis

Perforirani difuzor je namenjen dovodu in odvodu zraka iz prostora. Primeren je za vgradnjo v spuščene strope.

Konstrukcija

Tip PP

V celoti perforiran kvadratni difuzor.

54 % perforacija, luknjice premera 6 mm

Tip PP-A

Kvadraten difuzor z ne-perforiranim robom.

38 % ali 43% perforacija, luknjice premera 6 mm
69 % perforacija, luknjice 10 × 10 mm
77 % perforacija, luknjice 15 × 15 mm

Tip PP-B

Kvadraten difuzor z ne-perforiranim robom in osem kotnikom v sredini plošče.

38 % ali 43 % perforacija, luknjice premera 6 mm

Poljubno

Na željo kupca se izdela poljubna velikost difuzorja in oblika perforacije.

Material in barva

Izbor materiala:

pocinkana pločevina (standard 0.7 mm, opcije 0.6 – 1 mm)
nerjaveča pločevina AISI 304 B2 0.6 mm (samo tip PP 6-54, PP 6-54/C1, PP 10x10-69 in PP 15×15-77)

Standardna barva: RAL 9010 mat

Opcijska barva: poljubna barva po RAL lestvici.

Montaža

montaža na spuščeni strop
pritrditev s centralnim vijakom na komoro PB-2

Dodatki

Komora PB-2 – ohišje, priklop, obešala.

Na željo kupca se komori doda:

prečka
regulacijska loputa z zunanjo in notranjo ročico
perforirana razpršilna pločevina
utor s tesnilnim obročem na priklopu
izolacija debeline 6, 10, 13 ali 19 mm na zunanji ali notranji strani

Dimenzije

1 – komora PB-2
2 – okrogla priključna odprtina
3 – regulacijska loputka
4 – prečka
5 – perforirana razpršilna plošča (samo za dovod)
6 – difuzor s centralno luknjo
7 – difuzor brez centralne luknje

PP 6-38 – luknje premera 6 mm, 38 %

PP 6-43 – luknje premera 6 mm, 43 %

PP 6-54 – luknje premera 6 mm, 54 %

PP 6-54 / C1

PP 6-54

PP 6-38 / A / C1
PP 6-43 / A / C1
PP 10x10-69 / A / C1
PP 15x15-77 / A / C1

PP 6-38 / A
PP 6-43 / A
PP 6-54 / A
PP 10x10-69 / A
PP 15x15-77 / A

PP 6-38 / B / C1

PP 6-38 / B

	D	D1	Ø D2 *	H *
400	495	391	158 ali 198	270 ali 230
600	595	591	198 ali 248	270 ali 320
625	620	616	248 ali 313	320 ali 385

* Kjer sta za Ø D2 navedeni dve možnosti, si vrednosti ustrezata v paru – prva vrednost Ø D2 ustreza prvi vrednosti H, druga vrednost Ø D2 pa drugi vrednosti H.

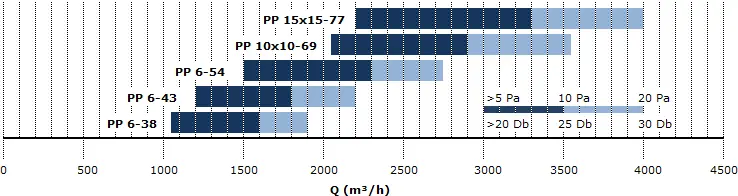

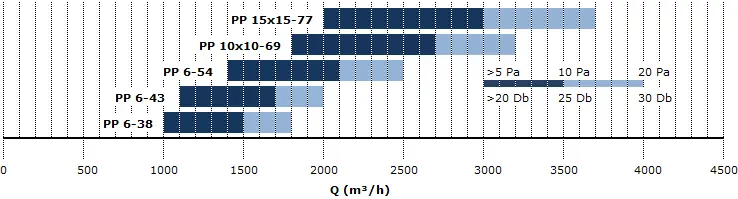

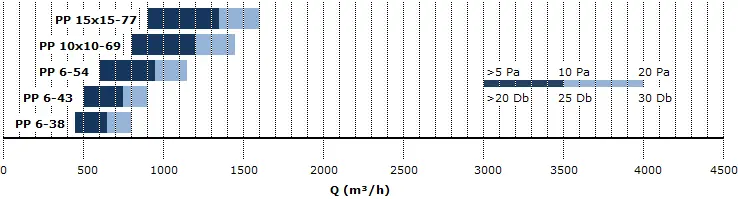

Hitra izbira

PP 400

PP 600

PP 625

Koda izdelka

PP 6-54 Izdelek

C1 Montaža

600 Dimenzija

RAL 9010 MAT Barva

PB-2 Komora

600 Dim. komore

/ -

200 Priključek

H Pozicija

PR Dodatki

ISO 6mm Izolacija

Izdelek

Možnosti:

PP 6-54
PP 6-43
PP 6-38
PP 10x10-69
PP 15x15-77
PP ...
... A – ne perforiran rob
... B – ne perforiran rob in osemkotnik v sredini plošče

Montaža

Možnosti:

C1 – centralna luknja za vijak (montaža na komoro)
/ – brez centralne luknje (montaža na modularni spuščeni strop)

Dimenzija

Dimenzija v mm

Standardno 400, 600, 625 mm

Opcijsko: poljubna dimenzija

Barva

Standard RAL 9010 MAT

Komora

Možnosti:

PB-2 – komora PB-2

Dim. komore

Dimenzija priključne komore v mm

Priključek

Dimenzija priključka v mm

Standardno 200, 250, 315 mm

Opcijsko: poljubna dimenzija

Pozicija

Pozicija priključka. Možnosti:

H – horizontalen
V – vertikalni

Dodatki

Možnosti (lahko več):

PR – prečka
L – loputa
PP – perforirana plošča

Izolacija

Debelina izolacije v mm:

Možnosti: 6, 10, 13, 19 mm
