ED-1

Vrtinčni difuzor

Prenesi katalog Odpri konfigurator
ED-1

Opis

ED-1 enostavni vrtinčni difuzor je difuzor manjših do srednjih dimenzij primeren za vgradnjo v prostore z nižjimi stropi od 2,8 m do 3,5 m.

Konstrukcija

  • okrogel ali kvadraten difuzor
  • fiksne lamele
  • okrogla razporeditev lamel

Material in barva

Izbor materiala:

  • pocinkana pločevina (standardno)
  • nerjaveča pločevina AISI 304 SB
  • nerjaveča pločevina AISI 316L SB

Standardna barva: RAL 9010 mat

Opcijska barva: poljubna barva po RAL lestvici.

Dodatki

PB-3

Okrogla komora PB-3

PB-4

Okrogla komora PB-4

okrogli

Okrogli difuzor (ED-1R)

pp

Kvadratni difuzor na plati 595 × 595 mm (ED-1K PL)

kvadratni

Kvadratni difuzor (ED-1K)

reducir

Reducir (RD)

Dimenzije

Ø D D1 Ø D2 Ø D3 H H1 Ø A
100 98 140 200 98 170
125 123 160 225 98 170 70 98
160 158 200 260 123 195 75 123
180 178 250 280 158 230 80 158
200 198 250 300 158 230 80 158
250 248 315 350 198 270 85 198
315 313 400 415 248 320 85 248
355 353 450 455 248 320 95 313
400 398 500 500 313 385 95 313
500 498 600 600 353 420 120 398

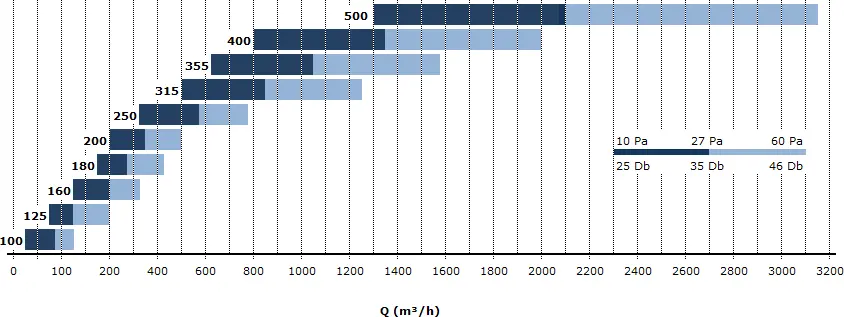

Hitra izbira

hitra_izbira

Koda izdelka

ED-1 Izdelek
R Oblika
315 Dim. difuzorja
RAL 9010 Barva
PP Dodatki
PB-3 Komora
315 Dim. komore
/ -
250 Dim. priključka
H Pozicija
L Loputka
ISO 6mm Izolacija

Oblika

Možnosti:
  • R – okrogla
  • K – kvadratna
  • K PL – kvadratna 595 × 595 mm

Dim. difuzorja

Premer difuzorja v mm

Možnosti: 125, 160, 200, 250, 315, 400 mm

Barva

Standardno: RAL 9010 mat

Opcijsko: poljubna RAL barva

Dodatki

Možnosti (lahko več):
  • RD – reducir
  • PP – perforirana razpršilna plošča

Komora

Možnosti:

Dim. komore

Dimenzija priključne komore v mm

Dim. priključka

Dimenzija priključka v mm

Pozicija

Pozicija priključka. Možnosti:
  • H – horizontalen
  • V – vertikalni

Loputka

Možnosti:
  • L – z loputko

Izolacija

Debelina izolacije v mm:

Možnosti: 6, 10, 13, 19 mm
