VD-1 – Kosanc

Opis

Vrtinčni difuzor VD-1 je namenjen prezračevanju nizkih prostorov višine od 2,6 m do 4 m. Primeren je za vgradnjo v spuščene strope.

Konstrukcija

kvadratni ali okrogli difuzor
fiksne lamele
okrogla razporeditev lamel
usmerjevalni obroč

Material in barva

Izbor materiala:

pocinkana pločevina Magnelis (standard)
nerjaveča pločevina AISI 304 SB ali sijaj
nerjaveča pločevina AISI 316L SB

Standardna barva: RAL 9010 mat

Opcijska barva: poljubna barva po RAL lestvici.

Montaža

Pritrditev z enim centralnim ali štirimi stranskimi vijaki na komoro tipa PB-2.

Dimenzije

K – Kvadratni

R – Okrogli

	D	Ø D	B	A	D1	Ø D2	Ø D2	H	H
300/250	295	300	80	240	291	158	158	230	230
400/350	395	400	85	340	391	158	198	230	270
500/450	495	500	140	440	491	198	248	270	320
600/250	595	600	80	240	291	158	158	320	320
600/350	595	600	85	340	391	158	198	230	270
600/450	595	600	140	440	491	198	248	270	320
600/550	595	600	170	540	591	198	248	270	320
625/550	620	625	170	540	591	198	248	270	320

1 – komora PB-2
2 – okrogla priključna odprtina
3 – regulacijska loputka
4 – prečka
5 – perforirana razpršilna plošča
6 – difuzor

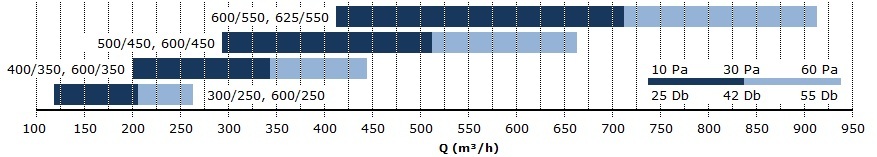

Hitra izbira

Koda izdelka

VD-1 Izdelek

K Oblika

600 Dim. difuzorja

/ -

550 Dim. lamel

RAL 9010 Material in barva

PB-2 Komora

600 Dim. komore

/ -

200 Priključek

H Pozicija

PP Dodatki

ISO 6mm Izolacija

Oblika

Možnosti:

K – kvadratna
R – okrogla

Dim. difuzorja

Dimenzija difuzorja v mm

Možnosti: 300, 400, 500, 600, 625 mm

Dim. lamel

Velikost lamelnega dela v mm

Možnosti: 250, 350, 450, 550 mm

Material in barva

Standard: ZN + RAL 9010 MAT

Možnosti:

INOX 304 SB
INOX 304 gloss
INOX 316 SB

Komora

Možnosti:

PB-2 – komora PB-2

Dim. komore

Dimenzija priključne komore v mm

Dim. priključka

Standardni ali poljubena

Pozicija

Pozicija priključka. Možnosti:

H – horizontalen
V – vertikalni

Dodatki

Možnosti (lahko več):

PP – perforirana razpršilna plošča

Izolacija

Debelina izolacije v mm:

Možnosti: 6, 10, 13, 19 mm
