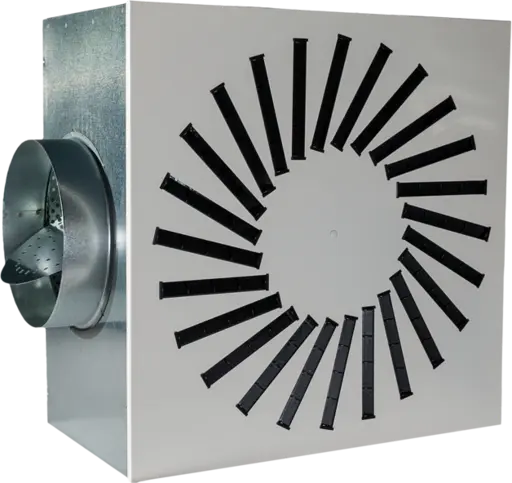

VD-2

Vrtinčni difuzor

Prenesi katalog
VD-2 VD-2

Opis

Vrtinčni difuzor VD-2 z nastavljivimi usmerjevalniki zraka je namenjen prezračevanju nizkih prostorov višine od 2,6 m do 4 m. Primeren je za vgradnjo v spuščene strope.

Konstrukcija

  • kvadratni ali okrogli difuzor
  • plastični usmerniki zraka
  • okrogla razporeditev usmernikov

Material in barva

Črna pločevina.

Standardna barva: RAL 9010 mat

Opcijska barva: poljubna barva po RAL lestvici.

Dimenzije

dimensions square

K – Kvadratni

dimensions round

R – Okrogli

  • 1 – komora PB-2
  • 2 – okrogla priključna odprtina
  • 3 – regulacijska loputka
  • 4 – prečka
  • 5 – perforirana razpršilna plošča (samo za dovod)
  • 6 – difuzor
D Ø D D1 Ø D2 * H * A
310/8 305 310 301 158 230 275
400/16 395 400 391 158 ali 198 230 ali 270 365
500/16 495 500 391 158 ali 198 230 ali 270 365
600/16 595 600 391 158 ali 198 230 ali 270 365
625/16 620 625 391 158 ali 198 230 ali 270 365
500/24 495 500 491 198 ali 248 270 ali 320 450
600/24 595 600 591 198 ali 248 270 ali 320 550
625/24 620 625 591 198 ali 248 270 ali 320 550
600/48 595 600 591 248 320 565
625/54 620 625 616 248 320 590
800/72 795 800 791 313 ali 348 385 ali 420 765

* Kjer sta za Ø D2 navedeni dve možnosti, si vrednosti ustrezata v paru – prva vrednost Ø D2 ustreza prvi vrednosti H, druga vrednost Ø D2 pa drugi vrednosti H.

Oblike difuzorjev in razporeditev usmernikov

K – Kvadratni

Dimenzija 310/8

Dimenzije 400/16, 500/16, 600/16, 625/16

Dimenzija 500/24

Dimenziji 600/24, 625/24

Dimenzija 600/48

Dimenzija 625/54

Dimenzija 800/72

R – Okrogli

Dimenzija 310/8

Dimenzije 400/16, 500/16, 600/16, 625/16

Dimenzija 500/24

Dimenziji 600/24, 625/24

Dimenzija 600/48

Dimenzija 625/54

Dimenzija 800/72

Montaža

Pritrditev z enim centralnim ali štirimi stranskimi vijaki na komoro tipa PB-2.

Hitra izbira

hitra_izbira

Koda izdelka

VD-2 Izdelek
K Oblika
600 Dim. difuzorja
/ -
24 Št. usmernikov
RAL 9010 Barva
Z Smer vpiha
PB-2 Komora
600 Dim. komore
/ -
198 Dim. priključka
H Pozicija
PP Dodatki
ISO 6mm Izolacija

Oblika

Možnosti:
  • K – kvadratna
  • R – okrogla

Dim. difuzorja

Dimenzija difuzorja v mm

Možnosti: 300, 400, 500, 600, 625, 800 mm

Št. usmernikov

Število usmernikov

Možnosti: 8, 16, 24, 48, 54, 72

Barva

Standardno: RAL 9010 mat

Opcijsko: poljubna RAL barva

Smer vpiha

Možnosti:
  • Z – dovod
  • A – odvod

Komora

Možnosti:

Dim. komore

Dimenzija priključne komore v mm

Dim. priključka

Dimenzija priključka v mm

Pozicija

Pozicija priključka. Možnosti:
  • H – horizontalen
  • V – vertikalni

Dodatki

Možnosti (lahko več):
  • PP – perforirana razpršilna plošča

Izolacija

Debelina izolacije v mm:

Možnosti: 6, 10, 19 mm
