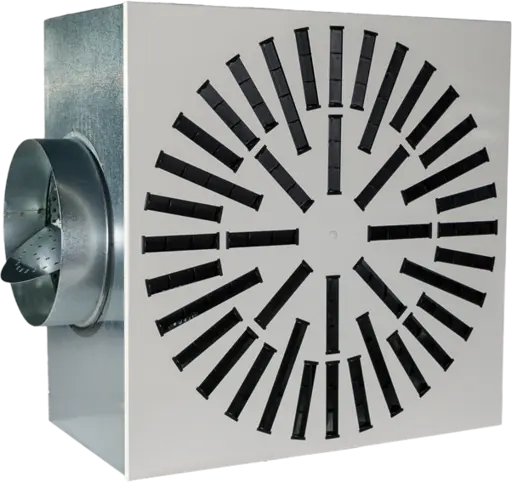

VD-3

Vrtinčni difuzor

Prenesi katalog
VD-3 VD-3

Opis

Vrtinčni difuzor VD-3 z nastavljivimi usmerjevalniki zraka je namenjen prezračevanju nizkih prostorov višine od 2,6 m do 4 m. Primeren je za vgradnjo v spuščene strope.

Konstrukcija

  • kvadraten ali okrogel difuzor
  • plastični usmerniki zraka
  • kvadratna ali okrogla razporeditev usmernikov

Material in barva

Črna pločevina.

Standardna barva: RAL 9010 mat

Opcijska barva: poljubna barva po RAL lestvici.

Dimenzije

dimensions square

K – Kvadratni

dimensions round

R – Okrogli

  • 1 – komora PB-2
  • 2 – okrogla priključna odprtina
  • 3 – regulacijska loputka
  • 4 – prečka
  • 5 – perforirana razpršilna plošča (samo za dovod)
  • 6 – difuzor
D Ø D D1 Ø D2 * H * A
310 305 310 301 158 230 289
400 395 400 391 158 ali 198 230 ali 270 365
500 495 500 491 198 ali 248 270 ali 320 465
600 595 600 591 198 ali 248 270 ali 320 565
625 620 625 591 198 ali 248 270 ali 320 565
800 795 800 791 313 ali 348 385 ali 420 765

* Kjer sta za Ø D2 navedeni dve možnosti, si vrednosti ustrezata v paru – prva vrednost Ø D2 ustreza prvi vrednosti H, druga vrednost Ø D2 pa drugi vrednosti H.

Oblike difuzorjev in razporeditev usmernikov

KR – Kvadraten difuzor z okroglo razporeditvijo usmernikov

Dimenzija 310

Dimenzija 400

Dimenzija 500

Dimenziji 600, 625

Dimenzija 800

RR – Okrogel difuzor z okroglo razporeditvijo usmernikov

Dimenzija 310

Dimenzija 400

Dimenzija 500

Dimenziji 600, 625

Dimenzija 800

KK – Kvadraten difuzor s kvadratno razporeditvijo usmernikov

Dimenzija 310

Dimenzija 400

Dimenzija 500

Dimenziji 600, 625

Dimenzija 800

Montaža

Pritrditev z enim centralnim ali štirimi stranskimi vijaki na komoro tipa PB-2.

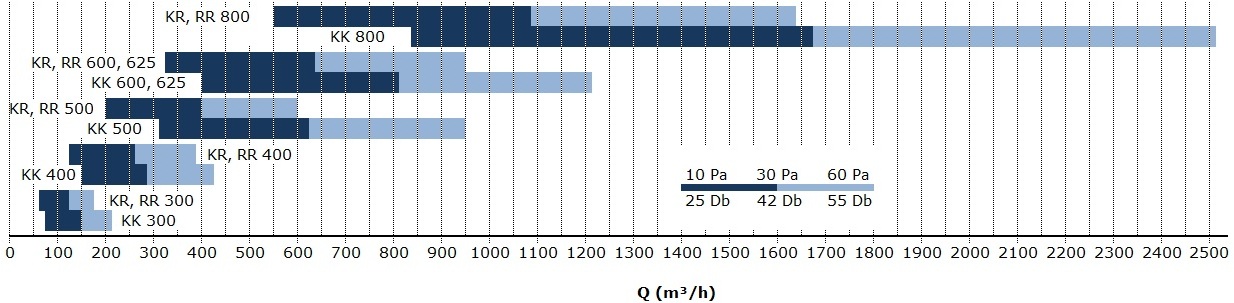

Hitra izbira

hitra_izbira

Koda izdelka

VD-3 Izdelek
KR Oblika
600 Dim. difuzorja
RAL 9010 Barva
Z Smer vpiha
PB2 Komora
600 Dim. komore
/ -
200 Dim. priključka
H Pozicija
PP Dodatki
ISO 6mm Izolacija

Oblika

Možnosti:
  • KK – kvadraten difuzor s kvadratno razporeditvijo usmernikov
  • KR – kvadraten difuzor z okroglo razporeditvijo usmernikov
  • RR – okrogel difuzor z okroglo razporeditvijo usmernikov

Dim. difuzorja

Dimenzija difuzorja v mm

Možnosti: 300, 400, 500, 600, 625, 800 mm

Barva

Standardno: RAL 9010 mat

Opcijsko: poljubna RAL barva

Smer vpiha

Možnosti:
  • Z – dovod
  • A – odvod

Komora

Možnosti:

Perforirana plošča

Možnosti:
  • PP – perforirana razpršilna plošča

Dim. komore

Dimenzija priključne komore v mm

Dim. priključka

Dimenzija priključka v mm

Pozicija

Pozicija priključka. Možnosti:
  • H – horizontalen
  • V – vertikalni

Dodatki

Možnosti (lahko več):
  • PP – perforirana razpršilna plošča

Izolacija

Debelina izolacije v mm:

Možnosti: 6, 10, 13, 19 mm
