VD-5

Vrtinčni difuzor

Prenesi katalog
VD-5 VD-5

Opis

Vrtinčni difuzor VD-5 je namenjen prezračevanju nizkih prostorov višine od 2,6 do 4 m. Primeren je za vgradnjo v spuščene strope.

Konstrukcija

  • kvadratni ali okrogli difuzor
  • fiksne lamele
  • okrogla razporeditev lamel
  • usmerjevalni obroč

Material in barva

Izbor materiala:

  • pocinkana pločevina Magnelis (standard)
  • nerjaveča pločevina AISI 304 SB ali sijaj
  • nerjaveča pločevina AISI 316L SB

Standardna barva: RAL 9010 mat

Opcijska barva: poljubna barva po RAL lestvici.

Dimenzije

dimensions square

K – Kvadratni (tloris)

dimensions round

R – Okrogli (tloris)

dimensions square

K – Kvadratni (stranski pogled)

dimensions round

R – Okrogli (stranski pogled)

  • 1 – komora PB-2
  • 2 – okrogla priključna odprtina
  • 3 – regulacijska loputka
  • 4 – prečka
  • 5 – perforirana razpršilna plošča
  • 6 – difuzor
D Ø D B A D1 Ø D2 * H *
300/250 295 300 80 240 291 158 230
400/350 395 400 85 340 391 158 ali 198 230 ali 270
500/450 495 500 140 440 491 198 ali 248 270 ali 320
600/250 595 600 80 240 291 158 230
600/350 595 600 85 340 391 158 ali 198 230 ali 270
600/450 595 600 140 440 491 198 ali 248 270 ali 320
600/550 595 600 170 540 591 198 ali 248 270 ali 320
625/550 620 625 170 540 591 198 ali 248 270 ali 320

* Kjer sta za Ø D2 navedeni dve možnosti, si vrednosti ustrezata v paru – prva vrednost Ø D2 ustreza prvi vrednosti H, druga vrednost Ø D2 pa drugi vrednosti H.

Montaža

Pritrditev z enim centralnim ali štirimi stranskimi vijaki na komoro tipa PB-2.

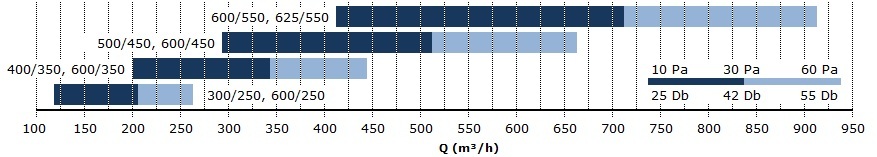

Hitra izbira

hitra_izbira

Koda izdelka

VD-5 Izdelek
K Oblika
600 Dim. difuzorja
/ -
550 Dim. lamel
ZN+RAL 9010 M Material in barva
PB-2 Komora
600 Dim. komore
/ -
200 Dim. priključka
H Pozicija
PP Dodatki
ISO 6mm Izolacija

Oblika

Možnosti:
  • K – kvadratna
  • R – okrogla

Dim. difuzorja

Dimenzija difuzorja v mm

Možnosti: 300, 400, 500, 600, 625 mm

Dim. lamel

Velikost lamelnega dela v mm

Možnosti: 250, 350, 450, 550 mm

Material in barva

Standard: ZN + RAL 9010 M

Možnosti:

  • ZN + RAL barva
  • INOX 304 SB
  • INOX 304 gloss
  • INOX 316 SB

Komora

Možnosti:

Dim. komore

Dimenzija priključne komore v mm

Dim. priključka

Standard: 200, 250 mm ali poljuben

Pozicija

Pozicija priključka. Možnosti:
  • H – horizontalen
  • V – vertikalni

Dodatki

Možnosti (lahko več):
  • PP – perforirana razpršilna plošča

Izolacija

Debelina izolacije v mm:

Možnosti: 6, 10, 19 mm
