SKR – Kosanc

Opis

Spirokanalska rešetka je primerna za dovajanje toplega in hladnega zraka v večje prostore (telovadnice, dvorane, industrijske hale, ...).

Konstrukcija

rešetka
poljubno število rež
črni plastični usmerniki zraka

Material in barva

Pocinkana pločevina

Standardna barva: RAL 9010 mat

Opcijska barva: poljubna barva po RAL lestvici.

Dodatki

Na željo kupca se vgradi regulator količine zraka. Regulator se nastavlja s pomočjo izvijača skozi režo.

V kolikor je v liniji vgrajenih več spirokanalskih rešetk brez regulatorja, priporočamo, da se med njimi vgradijo enostavne regulacijske lopute.

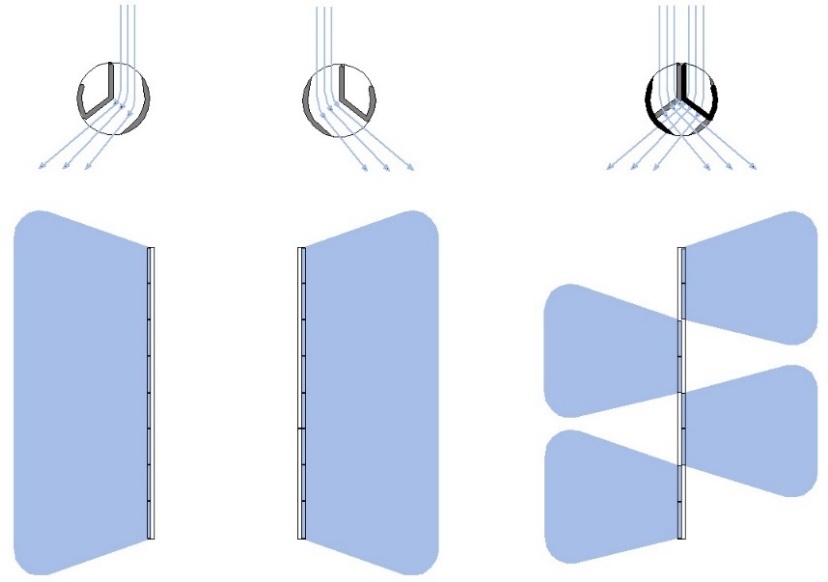

Smer vpiha

Tloris

Hlajenje

Gretje

Dimenzije

SKR-20

SKR-40

1 – cev
2 – plastični usmerniki zraka
3 – regulator pretoka zraka

tip	L	L_R	Ø D	Število rež	H	Dimenzija odprtine
SKR-20	580	500	150 - 250	1 - 4	(št. rež × 40) + 60	(L-35) × (H-35)
			280 - 315	1 - 6
			355 - 400	1 - 8
			500 - 900	1 - 10
	680	600	150 - 250	1 - 4
			280 - 315	1 - 6
			355 - 400	1 - 8
			500 - 900	1 - 10
	880	800	150 - 200	1 - 4
			280 - 315	1 - 6
			355 - 400	1 - 8
			500 - 900	1 - 10
SKR-40	580	500	150 - 200	1 - 2
			250 - 400	1 - 6
			500 - 900	1 - 8
	680	600	150 - 250	1 - 2
			280 - 315	1 - 2
			500 - 900	1 - 8
	880	800	150 - 250	1 - 2
			280 - 315	1 - 4
			500 - 900	1 - 8

Tehnični podatki

SKR-20

tip	L reže	Število rež	Priporočen pretok zraka [m³/h]
tip	L reže	Število rež	ØD = 150-250	ØD = 280-315	ØD = 355-400	ØD = 450-900
SKR-20	500	1	38	38	38	38
		2	75	75	75	75
		3	113	113	113	113
		4	150	150	150	150
		6		225	225	225
		8			300	300
		10				375
	600	1	45	45	45	45
		2	90	90	90	90
		3	135	135	135	135
		4	180	180	180	180
		6		270	270	270
		8			360	360
		10				450
	800	1	60	60	60	60
		2	120	120	120	120
		3	180	180	180	180
		4	240	240	240	240
		6		360	360	360
		8			480	480
		10				600

Priporočen pretok zraka je 75 m³/h na meter aktivne dolžine reže. Vef=2.5 m/s

SKR-40

tip	L reže	Število rež	Priporočen pretok zraka [m³/h]
tip	L reže	Število rež	ØD = 150-250	ØD = 280-315	ØD = 355-400	ØD = 450-900
SKR-40	500	1	75	75	75	75
		2	150	150	75	150
		3		225	225	225
		4	300	300	300	300
		6			450	450
		8				600
	600	1	90	90	90	90
		2	180	180	180	180
		3		270	270	270
		4		360	360	360
		6			540	540
		8				720
	800	1	120	120	120	120
		2	240	240	240	240
		3		360	360	360
		4		480	480	480
		6			720	720
		8				960

Priporočen pretok zraka je 150 m³/h na meter aktivne dolžine reže. Vef=2.5 m/s

Montaža

Rešetka se z vijaki pritrdi na pravokotno odprtino prezračevalne cevi.

Koda izdelka

SKR-20 Izdelek

315 Dim. cevi

/ -

2 Št. rež

REG Dodatki

ZN Material

RAL 9010 Barva

Izdelek

Možnosti:

SKR-20
SKR-40

Dim. cevi

Premer cevi v mm

Št. rež

Število rež na strani

Dodatki

Možnosti (lahko več):

REG – regulator pretoka zraka

Material

Standard ZN

ZN – pocinkana pločevina
AL – aluminijasta pločevina
INOX – nerjaveča pločevina AISI 304

Barva

Standardno: RAL 9010 mat

Opcijsko: poljubna RAL barva
